UG模具设计入门!【美妍堂工业设计培训】
发布时间:2016-3-23  阅读次数:1688

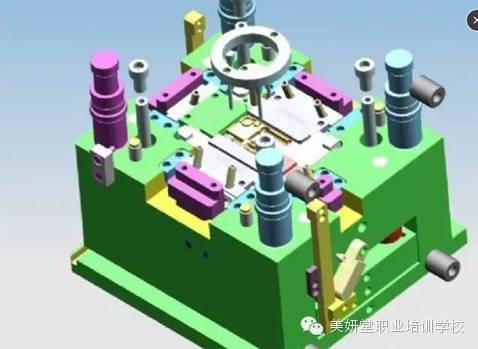

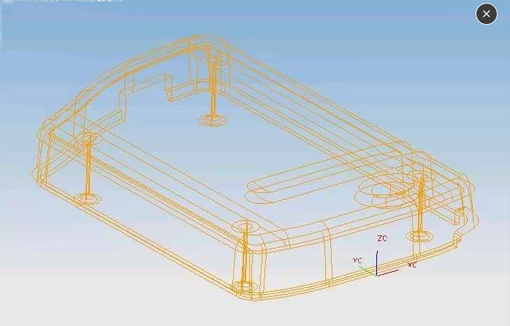

这一节是讲解了ugNX4模具设计的一些基础知识。首先通过一个简单的案例来为大家讲解一下模具设计的设计流程及一些基础知识。我们要对下面的这个产品进行分模:

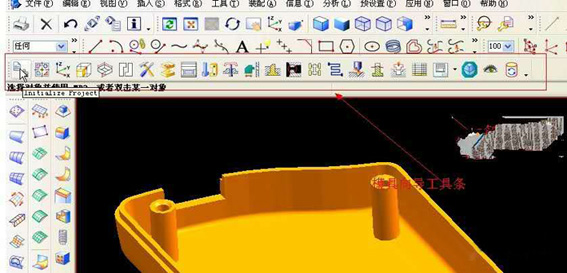

第一步 通过起始命令,进入建模模组。在菜单栏上选择应用,选择模具向导(mold wizard),这时就可以打开模具向导的工具条。如下图:




上图所示工具条依次的名称及含义:

导入产品:导入我们要用ug进行分模的产品

多腔模具设计:对多腔模具进行排布图

模具CSYS:模具的系统坐标系,就是产品在模具中心的位置

收缩率:设置工件的收缩率。推荐微信公众号:mytvip

工件:设置工件的模路,就是上下模的型腔,型芯

型腔布局:设置型腔的布局方式,比如设置一模多腔的布局方式

模具工具:补一些靠破孔呀或者其他的一些不利于分模的破面

分型:做分型线,分型面的工具

模架:做好分型面以后,通过这个命令导入各种规格的模架

标准部件:导入各种规格的标准件,比如顶针、顶杆、螺丝、螺栓、弹簧等

顶杆:裁剪顶杆

滑块和斜顶标准件(slider and lifter

镶件

浇口

流道

冷却:用来排布冷却水道

电极:分好模以后,要在那里拆电极

标准件的裁剪:做好的标准件以后,与模型的形状不符,就需要用这个命令来裁剪

腔体设计:做好了斜顶,滑块以后,要在型腔的位置减去实体

材料清单:我们做好模具以后,使用这个命令就可以得到整套模具的材料清单

装配图纸:通过这个命令就可以导入我们所需的工程图纸,推荐微信公众号:mytvip

删除文件,视图管理器等辅助命令。

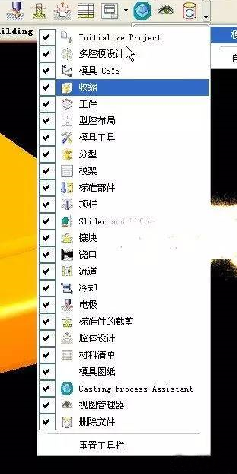

同时我们可以通过模具向导的工具栏来可以自定义模具向导的工具栏,选择那些命令显示,那些命令隐藏,如下图:

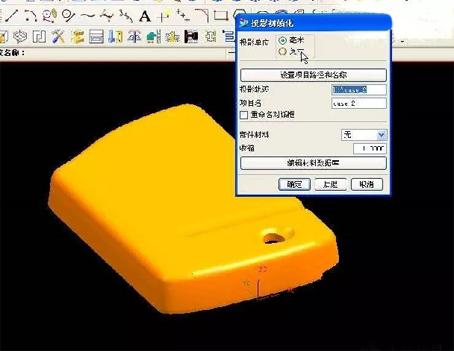

第二步 选择UGNX4.0导入命令选择产品出现投影初始化对话框,以进行设置单位参数等等,投影初始化对话框如图所示:

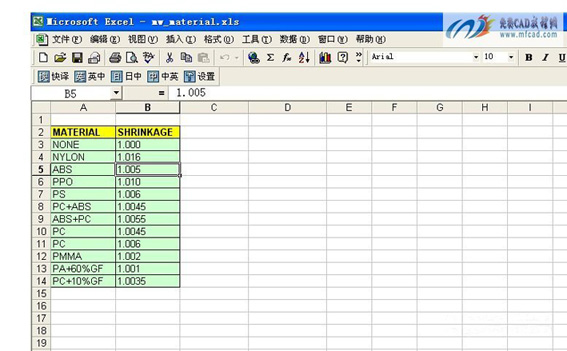

第三步 选择编辑材料数据库的命令,软件会自动将材料数据反馈到Excel表格上,若我们需要什么材料也可编辑材料数据而获得,Excel表格如图所示;

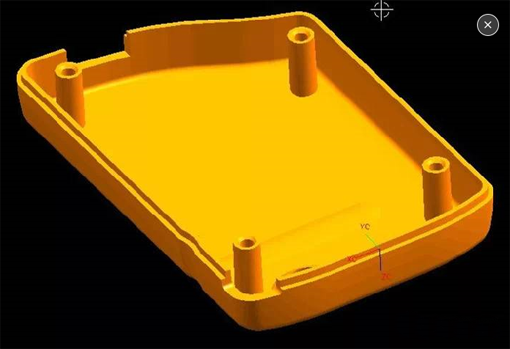

第四步 选择投影初始化的确定,进入模具设计模组里 产品如图所示;
